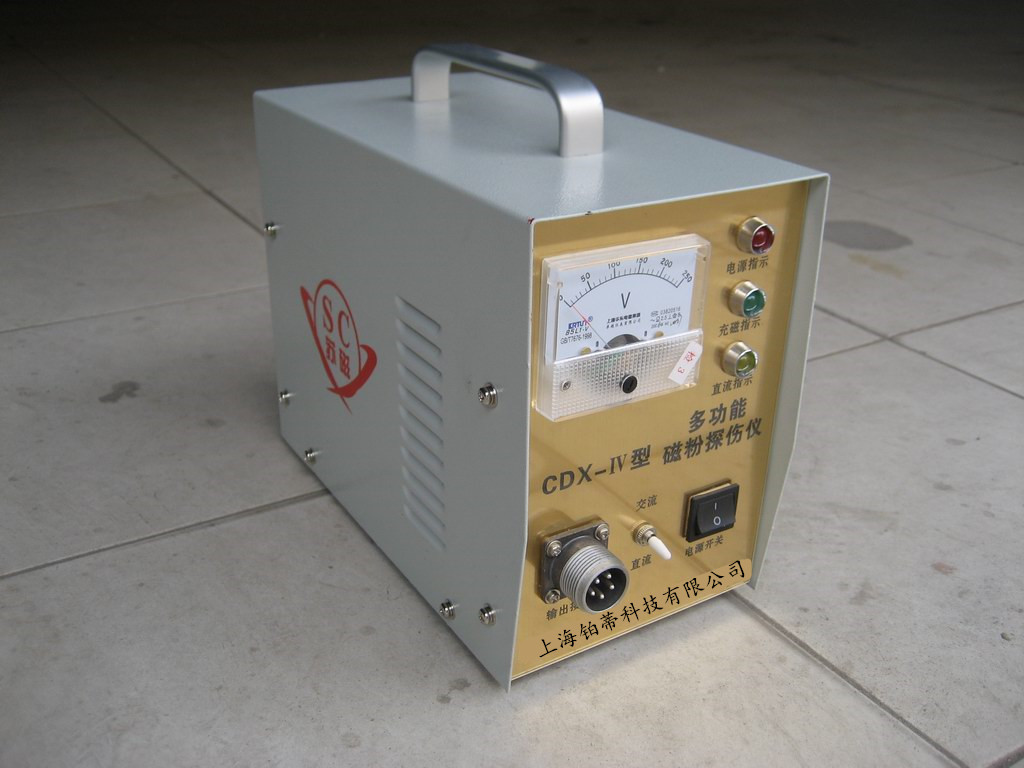

【铂蒂科技】CDX-ⅠV型多用磁粉探伤仪
分享到:
【铂蒂科技】CDX-ⅠV型多用磁粉探伤仪
价格:
0.00
产品详情

一、概述

CDX-ⅠV型多用磁粉探伤仪,是我公司“苏磁"系列推出的系列产品之一,它除具有便携式机种一切优点外,还具有移动式机种的某些长处,仪器面板下部装有输出插座,可分别供给D型、A型探头和O型环探线圈所需的交流电流。直流输出只可用于A型和D型磁轭探头对工件进行直流磁化,直流检测时请将交流/直流拨档开关拨至直流档,此时输出航空插座可连接A或D型探头;交流检测时请将交流/直流拨档开关拨至交流档,此时输出航空插座可连接D、A、O型中的任一种探头。

1、D型探头:(即电磁轭探头)

它配有关节,可对平面、曲面工件进行交直流探伤。

2、A型探头:(即马蹄探头)

它可以对各种角焊缝、大型工件内外角进行交、直流局部探伤。

3、O型探头:(即环型线圈)

O型探头内部磁场强度高达180奥斯特,满足所有能放入线圈工件的周向裂纹检测,用它来检测工件的疲劳裂纹(疲劳裂纹均垂直于轴向)极为方便,用它还可对工件进行远离法退磁,对工厂中不慎磁化的工具、量具均可进行无损退磁。

本机采用可控硅触发电路,电子元件经严格筛选,整机经老化处理,故工作性能稳定可靠,故障率低。仪器输出为安全电压,对不允许进入高压设备探伤的场合更为合适。

二、主要技术指标

1、D型探头:

(1)提升力:AC≥5Kg  DC≥18Kg (无关节时)

(2)极距:50-200mm(可调)

(3)工作电流:≥8A

(4)工作电压:AC=38V、DC=9V

(5)重量:2.5Kg

2、A型探头:

(1)提升力:AC≥4.5Kg  DC≥18Kg

(2)极距:20-160mm(可调)

(3)工作电压:AC=38V、DC=9V

(4)重量:2.0Kg

3、O型探头:

(1)中心磁强:180Oe

(2)工作电压:AC=38V

(3)内径:150mm

(4)重量:2.5Kg

4、主机:

(1)电源:220V±10% 50Hz 5A

(2)外型尺寸:239×129×199mm

(3)重    量: 6.5Kg

三、基本配置

1CDX—IV主机                                1

2探头                                         1

3电源线                                       1

4输出线                                       1

5保险丝管  5A                                 2

6、高亮度照明灯泡   10W/12V                    2

7合格证                                       1

8、保修单                                       1

、操作与维修

使用本仪器前请详细阅读本说明书,了解掌握仪器结构和技术性能,检查电源与本仪器要求是否相符,连接是否正确,正确无误后方可接通电源,初次使用或久藏复用前,应检查仪器是否完好。

操作步骤

将电源插头线与仪器电源插座接好,探头和输出插座连接好。

接通仪器电源开关,此时电源指示灯亮,仪器控制电路同时接通,伺服工作。

将探头和被检工件接触好,按下探头上的开关,这时仪器对工件呈磁化状态,工作灯亮。松开开关,则切断主回路电源,工件停止磁化。

停止使用时,关断仪器电源开头,切断电源。

故障检修

电源接通无指示、不工作,保险丝熔断、因短路或过载引起。

按下开关,探头工作,无工作指示,因工作指示灯损坏引起。

工作指示灯亮,探头不充磁,主电路或控制电路有故障。

接通电源,不按充磁开关即充磁,控制电路或双向可控硅坏。

五、注意事项

本仪器工作节拍:建议在长时间连续工作时:

                     充磁时间≤3秒,间息时间≥5秒。

在使用前应检查供电电压是否符合仪器要求,如过高或过低会损坏仪器或影响探伤效果。

使用时探头端面应与被检工件保持良好接触,然后再按下充磁开关,此时磁化效果最佳。

本仪器虽有很好的空载过流保护电路,但在使用时,应尽量避免空载工作,以减少产生不必要的温升。

本仪器可连续工作,如发现部分发热严重即停止使用,待查明原因后再使用。

仪器及附件应在清洁、干燥、无腐蚀环境中使用或存放。

在自行修理时,请注意机内高压危险。

按下充磁工作开关时,不可开关电源。

仪器外壳必须可靠接地。

10)发生电路故障如无法修理,请将仪器发回我厂服务中心。
