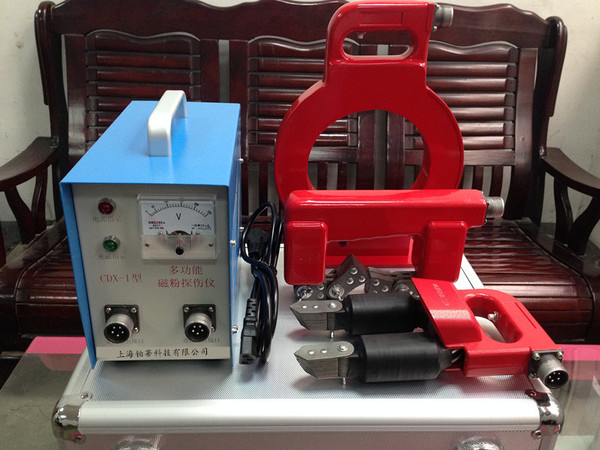

【铂蒂科技】CDX-Ⅰ型多用磁粉探伤仪
分享到:
【铂蒂科技】CDX-Ⅰ型多用磁粉探伤仪
价格:
0.00
产品详情

一、概述

CDX-Ⅰ型多用磁粉探伤仪,除具有便携式机种一切优点外,还具有移动式机种的某些长处,仪器面板下部装有两个输出插座,可分别供给A型、D型探头和O型环探线圈所需的交直流电流。

F功能选配:

A型探头:也称马蹄磁轭探头或角焊缝探头,活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用.极距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:2.0㎏。利用这种探头制成一台设备叫马蹄形磁轭探伤仪或角焊缝探伤仪,探头利用活关节使用范围广。

D型探头:也称电磁轭探头,多种活动关节,磁化强度大。极距:60-220㎜,提升力:AC≥5㎏,DC≥18㎏;重量:2.5㎏.独立利用这种探头制成的设备叫电磁轭探伤仪,探头具有导磁高、磁化强度大等特点。

O型探头:也称环形探头,内径:150㎜,中心磁场≥180Oe.重量:2.5㎏.独立利用这种探头制成一台设备叫环形探伤仪,它是利用线圈通电时产生强磁场的原理设计的,适用于轴棒类、管道类、叶片类等复杂工件的分段探伤或退磁。

本机采用可控硅触发电路,电子元件经严格筛选,整机经老化处理,故工作性能稳定可靠,故障率低。仪器输出为安全电压,对不允许进入高压设备探伤的场合更为合适。

二、主要技术指标

1、D型探头:

(1)提升力:AC≥5Kg  DC≥18Kg (无关节时)

(2)极距:50-200mm(可调)

(3)工作电流:≥8A

(4)工作电压:AC=38V、DC=10V

(5)重量:2.5Kg

2、A型探头:

(1)提升力:AC≥4.5Kg  DC≥18Kg

(2)极距:20-160mm(可调)

(3)工作电压:AC=38V、DC=10V

(4)重量:2.0Kg

3、O型探头:

(1)中心磁强:180Oe

(2)工作电压:AC=38V、DC=10V

(3)内径:150mm

(4)重量:2.8Kg

5、主机:

(1)电源:220V±10% 50Hz 5A

(2)外型尺寸:262×130×228mm

(3)重    量:6.0 Kg

三、基本配置

1CDX—I主机                               1

2探头                                         按客户需要定配

3电源线                                       1

4输出线                                       1

5保险丝  5A                                   2

6、高亮度照明灯泡 10W/12V                     1

7合格证                                       1

8、保修单                                       1

、操作与维修

使用本仪器前请详细阅读本说明书,了解掌握仪器结构和技术性能,检查电源与本仪器要求是否相符,连接是否正确,正确无误后方可接通电源,初次使用或久藏复用前,应检查仪器是否完好。

操作步骤

将电源插头线与仪器电源插座接好,探头和输出插座连接好。

接通仪器电源开关,此时电源指示灯亮,仪器控制电路同时接通,伺服工作。

将探头和被检工件接触好,按下探头上的开关,这时仪器对工件呈磁化状态,工作灯亮。松开开关,则切断主回路电源,工件停止磁化。

停止使用时,关断仪器电源开头,切断电源。

故障检修

电源接通无指示、不工作,保险丝熔断、因短路或过载引起。

按下开关,探头工作,无工作指示,因工作指示灯损坏引起。

工作指示灯亮,探头不充磁,主电路或控制电路有故障。

接通电源,不按充磁开关即充磁,控制电路或双向可控硅坏。

五、注意事项

本仪器工作节拍:建议在长时间连续工作时:

                     充磁时间≤3秒,间息时间≥5秒。

在使用前应检查供电电压是否符合仪器要求,如过高或过低会损坏仪器或影响探伤效果。

使用时探头端面应与被检工件保持良好接触,然后再按下充磁开关,此时磁化效果最佳。

本仪器虽有很好的空载过流保护电路,但在使用时,应尽量避免空载工作,以减少产生不必要的温升。

本仪器可连续工作,如发现部分发热严重即停止使用,待查明原因后再使用。

仪器及附件应在清洁、干燥、无腐蚀环境中使用或存放。

在自行修理时,请注意机内高压危险。

按下充磁工作开关时,不可开关电源。

仪器外壳必须可靠接地。

发生电路故障如无法修理,请将仪器发回我厂服务中心。
