【铂蒂科技】BD701超声波测厚仪
分享到:
【铂蒂科技】BD701超声波测厚仪
价格:
0.00
产品详情

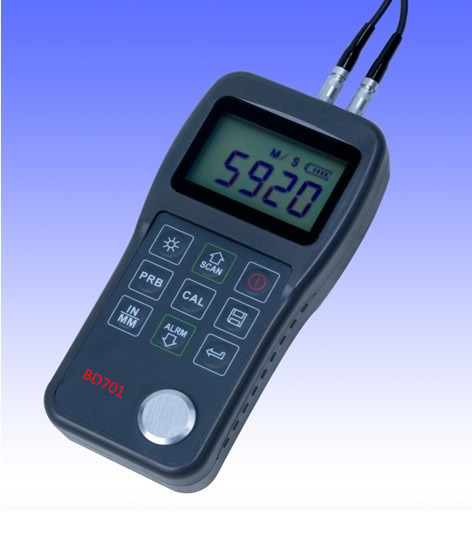

BD701超声波测厚仪

1.概述

BD701仪器是智能型超声波测厚仪,采用最新的高性能、低功耗微处理器技术,基于超声波测量原理,可以测量金属及其它多种材料的厚度,并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度,也可以对各种板材和各种加工零件作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

2 技术参数

显示方法:高对比度的段码液晶显示,高亮度EL背光;

测量范围:0.75~300mm(钢中),公制与英制可选择;

声速范围:1000~9999 m/s

分 辨 率:0.1mm

示值精度: ±(0.5%H+0.04)mm H为被测物实际厚度

测量周期:单点测量时4次/秒、扫描模式10次/秒;

存储容量:可存储20组(每组最多99个测量值)厚度测量数据。

工作电压:3V(2节AA尺寸碱性电池串联)

持续工作时间:约100小时(不开背光时)

外形尺寸:150×74×32 mm

整机重量:245g

3 主要功能

适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度;

可配备多种不同频率、不同晶片尺寸的双晶探头使用;

具有探头零点校准、两点校准功能, 可对系统误差进行自动修正;

已知厚度可以反测声速,以提高测量精度;

具有耦合状态提示功能;

有EL背光显示,方便在光线昏暗环境中使用;

有剩余电量指示功能,可实时显示电池剩余电量;

具有自动休眠、自动关机等节电功能;

小巧、便携、可靠性高,适用于恶劣的操作环境,抗振动、冲击和电磁干扰;


4 工作原理

本超声波测厚仪对厚度的测量,是由探头产生超声波脉冲透过耦合剂到达被测体,一部分超声信号被物体底面反射,探头接收由被测体底面反射的回波,精确地计算超声波的往返时间,并按下式计算厚度值,再将计算结果显示出来。

式中:

H-测量厚度;

v-材料声速;

t-超声波在试件中往返一次的传播时间。


5 仪器配置

表1 仪器配置


序号

名称

数量

备注

标准配置

1

主机

1台


2

标准探头(5MHz)

1只


3

耦合剂

1瓶


4

ABS仪器箱

1只


5

随机资料

1份


6

电池仓工具

1把


可选配置

8

粗晶探头(2MHz)



9

微径探头(7.5MHz)



10

高温探头(5MHz)



表2 探头选择


名称

型号

频 率

(MHZ)

探 头

直 径

测量范围

最小管径

特性描述

粗晶探头

N02

2

22mm

3.0mm~300.0mm(钢)

40mm以下(灰铸铁HT200)

20

用于铸铁等粗晶材质的测量

标准探头

N05

5

10mm

1.2mm~230.0mm(钢)

Φ20mm×3.0mm

通用

标准探头

N05/90°

5

10mm

1.2mm~230.0mm(钢)

Φ20mm×3.0mm

通用

微径探头

N07

7

6mm

0.75mm~80.0mm(钢)

Φ15mm×2.0mm

用于薄壁及小弧面的测量

高温探头

HT5

5

14mm

3~200mm (钢)

30

用于温度小于300℃的材料的测量


6 工作条件

环境温度:操作温度-20~+50℃;存储温度:-30℃~+70℃

相对湿度≤90%;

周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。

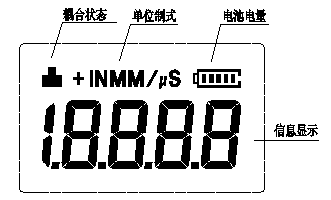

7主显示界面

仪器开机后会自动进入主显示界面,如下图所示:








耦合状态:探头与被测工件的耦合状态

单位制式:MM、M/S(公制时),或者IN、IN/μS(英制时)

电池电量:电池剩余电量显示

信息显示:显示厚度测量值,以及简单的操作提示信息。


8材料声速表


材料

声速

In/us

m/s

Aluminum

0.250

6340-6400

Steel, common

0.233

5920

不锈钢

Steel, stainless

0.226

5740

黄铜

Brass

0.173

4399

Copper

0.186

4720

Iron

0.233

5930

铸铁

Cast Iron

0.173-0.229

4400-5820

Lead

0.094

2400

尼龙

Nylon

0.105

2680

Silver

0.142

3607

Gold

0.128

3251

Zinc

0.164

4170

Titanium

0.236

5990

Tin

0.117

2960

丙烯酸(类)树脂


0.109

2760

环氧树脂

Epoxy resin

0.100

2540

Ice

0.157

3988

Nickel

0.222

5639

树脂玻璃

Plexiglass

0.106

2692

聚苯乙烯

Polystyrene

0.092

2337

陶瓷

Porcelain

0.230

5842

聚氯乙烯

PVC

0.094

2388

石英

Quartz glass

0.222

5639

硫化橡胶

Rubber, vulcanized

0.091

2311

聚四氟乙烯

Teflon

0.056

1422

Water

0.058

1473


9服务承诺:

本公司所有产品承诺两年内全免费维修,终身维护,易损易耗件价格合理!
